Cấu tạo và nguyên lý hoạt động của máy nén khí trục vít

2020-01-15

Khác với những loại máy nén khí thông thường, máy nén khí trục vít là loại máy sử dụng chuyển động của 2 trục vít để đưa khí từ môi trường vào bên trong bình chứa khí. Sau đó, lượng khí này sẽ được nén lại, cung cấp cho các thiết bị khác.

Máy nén khí trục vít được sử dụng nhiều trong các ngành công nghiệp xây dựng và sản xuất.

Cấu tạo của máy nén khí trục vít

Máy nén khí trục vít được chia làm 2 loại chính, máy nén khí trục vít có dầu và máy nén khí trục vít không dầu.

2 loại máy này cho ra 2 lượng khí khác nhau, lượng khí từ máy nén khí không dầu chính là lượng khí sạch, tinh khiết, không lẫn dầu, không mùi. Còn lượng khí từ máy lọc khí có dầu thì ngược lại, khí có lẫn dầu, không tốt cho sức khỏe và môi trường.

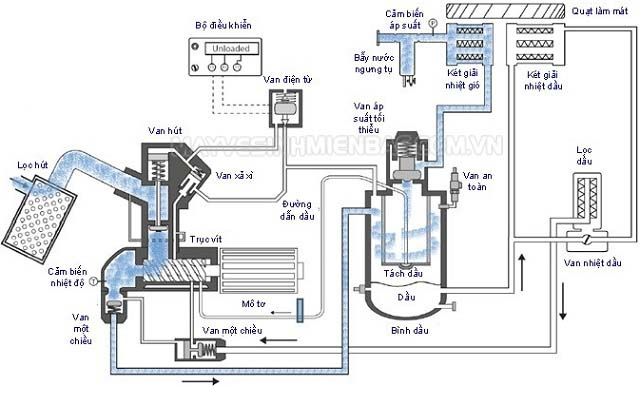

Cấu tạo của máy nén khí trục vít

Thế nhưng, nhìn chung cấu tạo cơ bản của 2 loại máy này tương đối giống nhau, đều gồm các bộ phận chính:

Cụm đầu nén

Đây có thể được xem là bộ phận quan trọng nhất của máy nén khí trục vít, còn được ví như là “trái tim” của máy, gồm có 2 trục vít xoắn. Khi máy hoạt động, 2 trục vít này sẽ xoay ngược hướng nhau, từ đó, không khí bắt đầu bị hút vào bên trong bình chứa và bị nén lại.

Cụm đầu nén được thiết kế sao cho lượng khí được hút vào và nén lại đến mức tối đa. Đây chính là nơi diễn ra hoạt động nén khí.

Bánh răng

Đây chính là bộ phận được thiết kế để đảm bảo sự trơn tru và liên tục của 2 trục vít. Sau khi đồng tâm tại bánh răng, 2 trục vít sẽ bắt đầu một vòng quay mới ăn khớp với nhau.

Van một chiều

Đây là bộ phận cơ bản của một máy nén khí nói chung và máy nén khí trục vít nói riêng. Van một chiều được thiết kế để đảm bảo lượng khí được hút từ môi trường sẽ đi theo một chiều nhất định từ cụm đầu nén tới bình lọc khí, ngăn không cho khí đi theo chiều ngược lại.

Nhờ đó, tránh được các sự cố về rò rỉ khí, hạn chế lượng khí bị thất thoát.

Van an toàn

Đây chính là bộ phận dùng để giữ áp suất khí ở một mức ổn định. Trong quá trình hoạt động của máy, khi áp suất của lượng khí được đưa vào có dấu hiệu gia tăng đột ngột, van an toàn này sẽ mở ra, giải phóng áp suất dư thừa trong bình ra bên ngoài.

Van an toàn sẽ đảm bảo áp suất khí trong bình luôn ổn định, phù hợp với quá trình làm việc của máy nén khí trục vít.

Lọc khí đầu vào

Đây là bộ phận giúp loại bỏ bớt bụi bẩn và tạp chất trong lượng khí được hút từ môi trường vào bên trong máy, đảm bảo lượng khí trong máy là khí sạch.

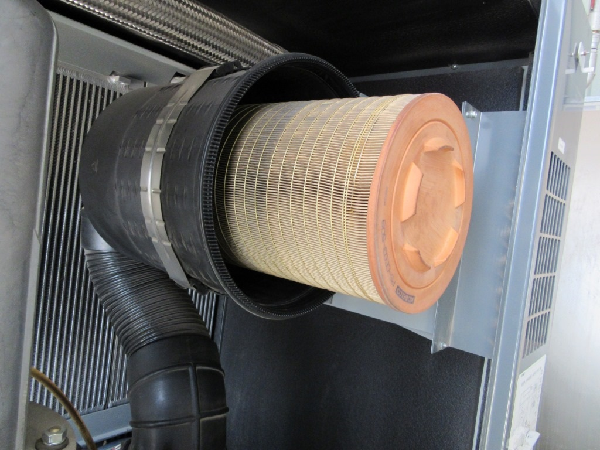

Bộ phận lọc khí đầu vào của máy nén khí

Bộ phận lọc khí đầu vào của máy nén khí

Cũng vì lý do này, lọc khí đầu vào là bộ phận cần được vệ sinh, bảo dưỡng thường xuyên vì nó ảnh hưởng trực tiếp đến lượng khí từ máy nén và hiệu quả làm việc của máy. Ngoài ra, nếu để bụi bẩn bám lại quá nhiều, sẽ làm tăng điện năng tiêu thụ của máy.

Lọc dầu

Tương tự như lọc khí, lọc dầu có tác dụng làm sạch lượng dầu được đưa vào trong máy, loại bỏ bụi và các cặn bẩn.

Nếu như các tạp chất này không bị loại bỏ, chúng có thể làm trầy xước, thậm chí ăn mòn các bộ phận khác bên trong máy, ảnh hưởng trực tiếp đến hiệu quả làm việc và tuổi thọ của máy.

Nguyên lý hoạt động của máy nén khí trục vít

Máy nén khí trục vít hoạt động theo nguyên lý thay đổi thể tích. Trong quá trình hoạt động, động cơ máy sẽ làm cho 2 trục vít xoay với tốc độ cực nhanh, làm cho thể tích 2 trục vít và buồng nén nhỏ dần, tạo ra áp suất khí.

Lượng khí đi vào máy, qua bộ phận lọc khí đầu vào, sau khi đã được loại bỏ bụi bẩn và tạp chất, lượng khí này sẽ được nén lại trong bình hơi của máy lọc khí. Sau đó, thông qua ống dẫn, lượng khí này sẽ được phân phối tới các thiết bị khác, phục vụ cho các hoạt động sản xuất, xây dựng,…

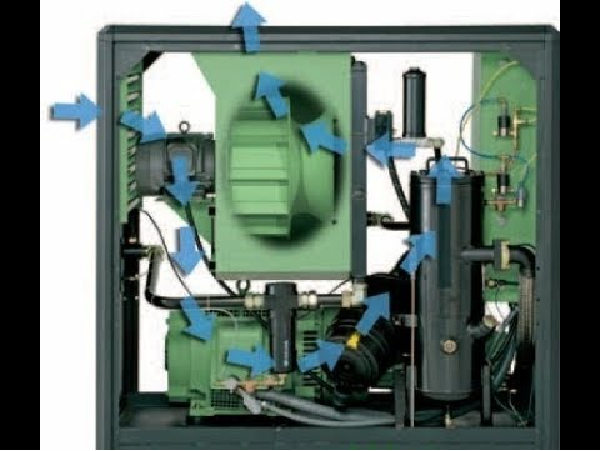

Đường đi của khí qua máy nén khí trục vít

Đường đi của khí qua máy nén khí trục vít

Nguyên lý làm việc cơ bản của máy nén khí trục vít có dầu và không dầu khá giống nhau, chỉ khác nhau ở lượng dầu được đưa vào bên trong để khiến cho hoạt động nén khí được trơn tru và mềm mại hơn, đồng thời cũng tăng tuổi thọ của các bộ phận bên trong máy.

Tùy theo các hãng sản xuất mà cách bố trí các bộ phận trong máy có thể khác nhau, nhưng về cấu tạo và nguyên lý làm việc thì giữa các máy nén khí trục vít không có quá nhiều khác biệt.

Máy nén khí trục vít Ingersoll Rand (IR)

Loại máy nén khí tốt và được các doanh nghiệp lớn ưa chuộng hiện nay chính là loại máy nén khí trục vít IR được sản xuất tại Hoa Kì. Với cấu tạo nhỏ, gọn, hiệu suất làm việc cao, quá trình vận hành êm ái,… không quá khó hiểu khi máy nén khí trục vít IR đang dần khẳng định vị thế của mình trên thị trường ngành công nghiệp khí nén.

Công ty TNHH Cơ Điện CTS – nhà phân phối chính hãng các sản phẩm máy nén khí IR tại Việt Nam, chuyên cung cấp các sản phẩm và dịch vụ liên quan đến máy nén khí nói chung và máy nén khí Ingersoll Rand nói riêng.

Đặc biệt, công ty mang đến những dòng sản phẩm nổi bật của Ingersoll Rand như máy nén khí Sirc, máy biến tần Sirc,…

Mọi thắc mắc liên quan đến các sản phẩm và dịch vụ của công ty chúng tôi, vui lòng liên hệ đến hotline 0948 050 211 để được tư vấn.

Công ty TNHH Cơ Điện CTS hân hạnh được phục vụ quý khách!

Xem thêm : Hướng dẫn cách chỉnh áp suất máy nén khí
